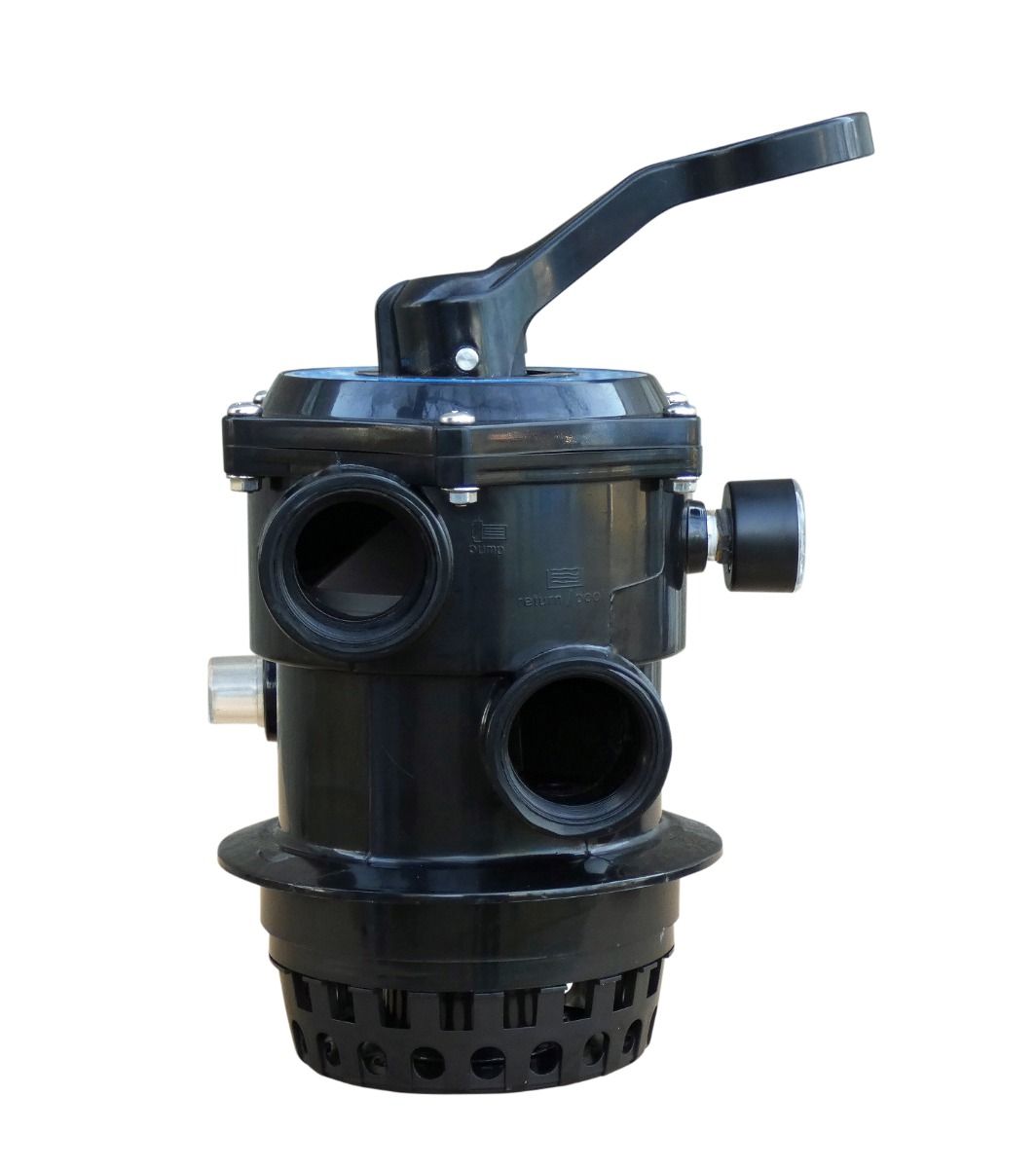

6-Wegeventil Top Mount ist passend für Filterkessel BASIC, CF, OKU, ECO und BALI (alle von OKU) Für Filterdurchmesser 300 mm , 400 mm und 500 mm Das Ventil wird mit drei Schlauchtüllen 32/38 mm zum Einschrauben (1 1/2" IG), Spannring und O-Ring, sowie Manometer geliefert Anschlüsse: Pumpe: 1 1/2" Innengewinde Rückspülung: 1 1/2" Innengewinde Düse: 1 1/2" Innengewinde       Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben. Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült. Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt. Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen. Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird. Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen. Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.

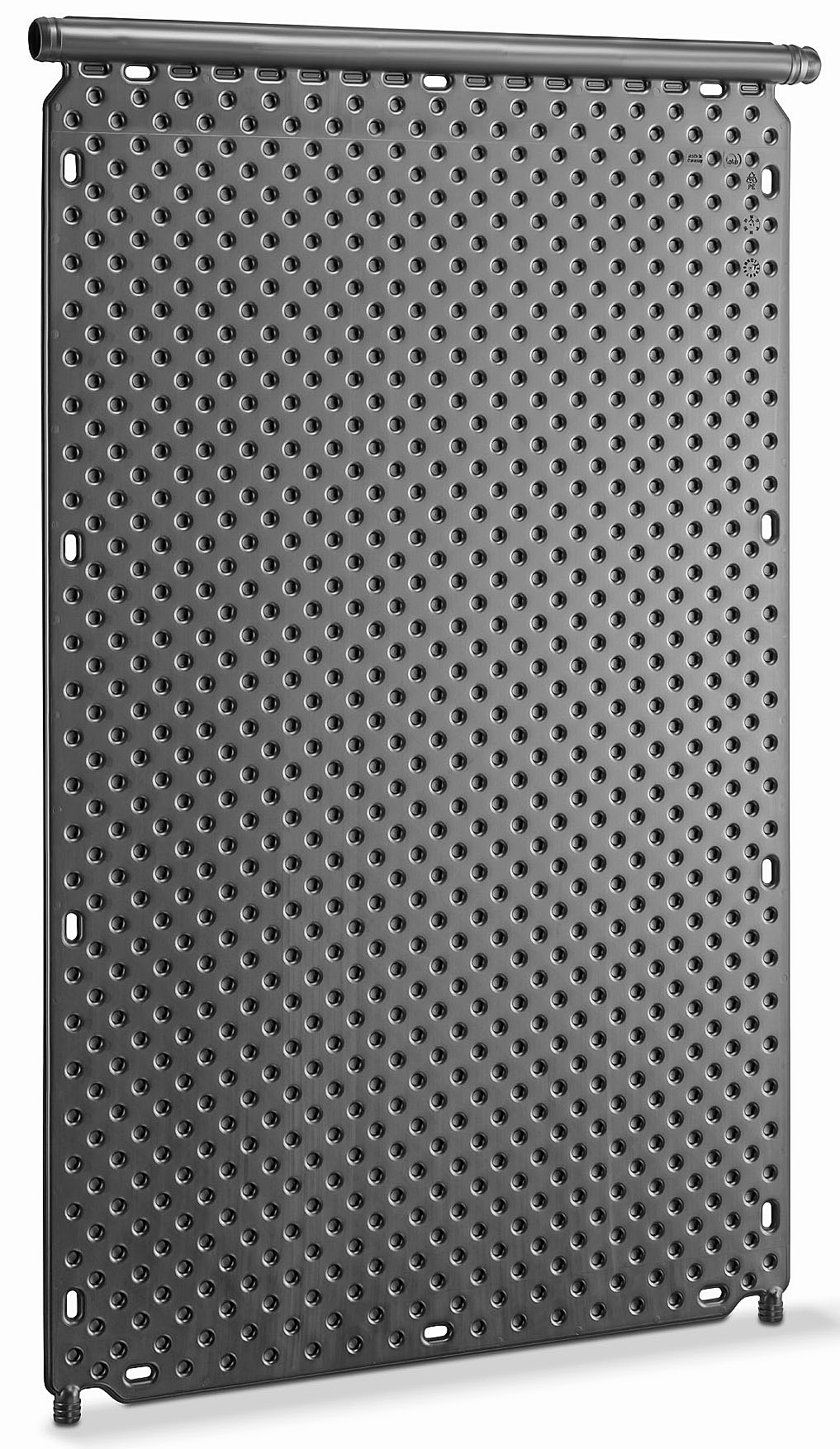

Absorberplatte A Größe: 1.320 x 820 mm Mit integriertem Sammelrohr Durchmesser 40 mm 2 Anschlussstutzen Durchmesser 25 mm Technische Daten:

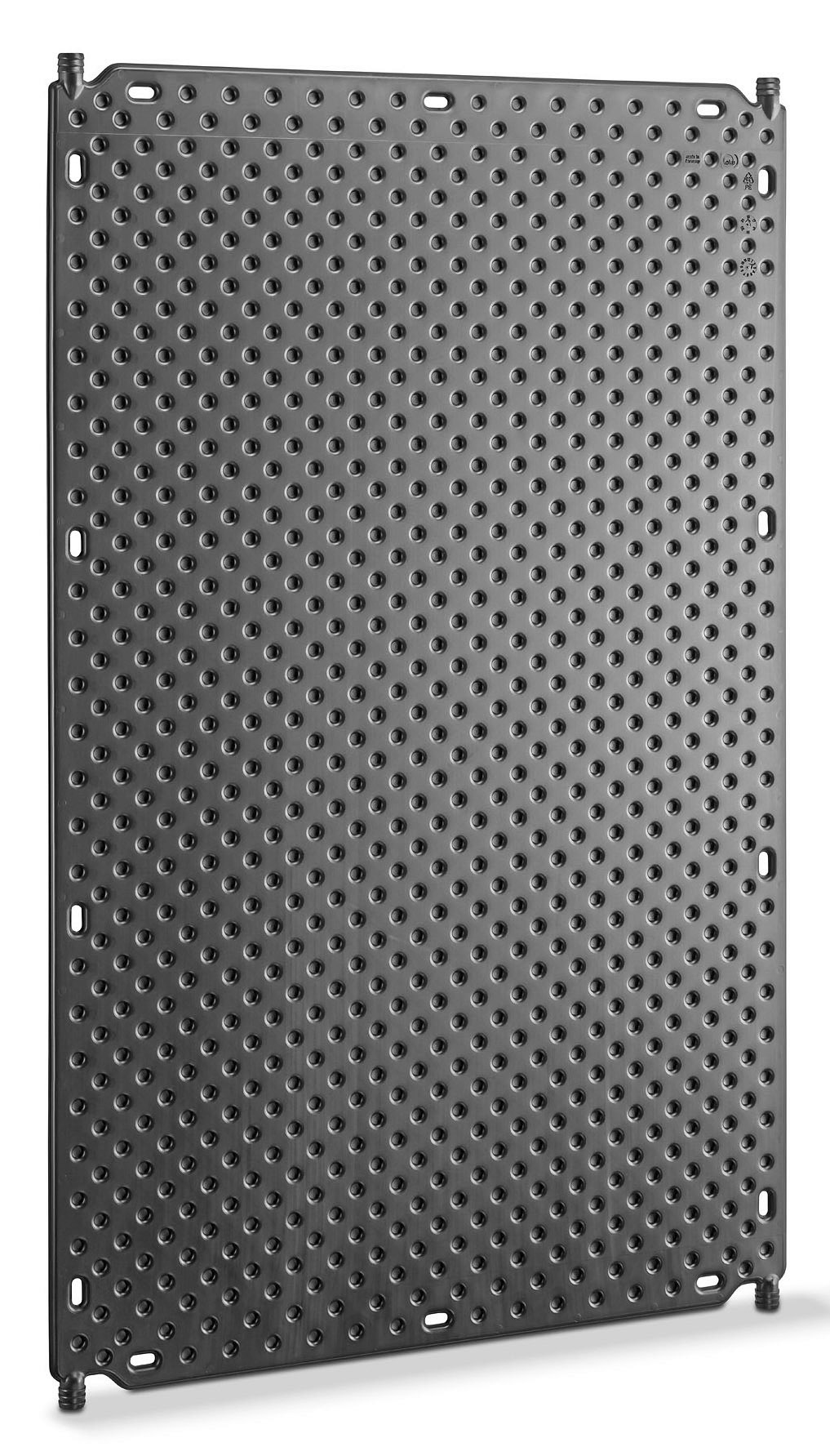

Absorberplatte B Größe: 1.280 x 820 mm 4 Anschlussstutzen Durchmesser 25 mm Technische Daten:

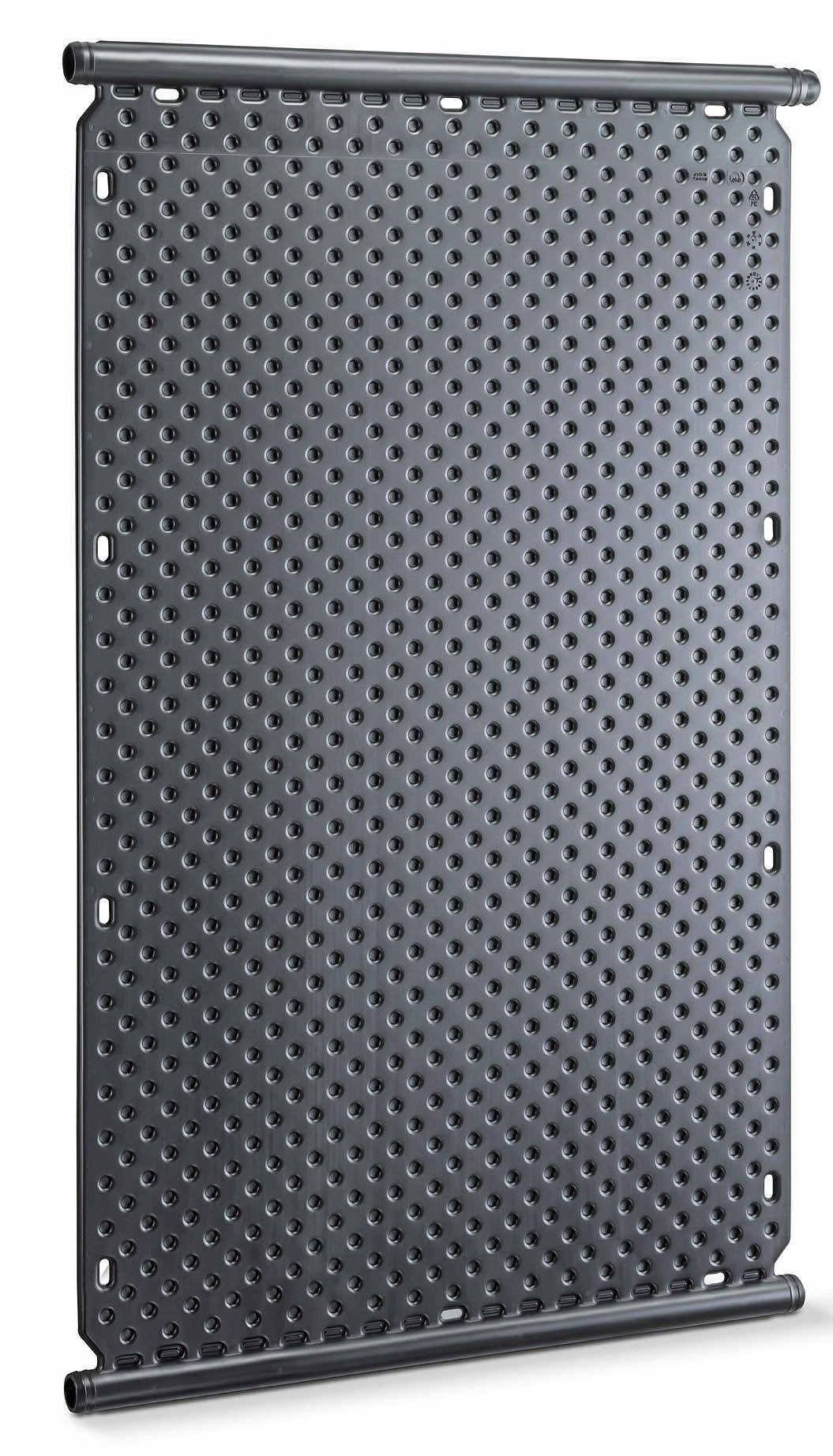

Absorberplatte C Größe: 1.360 x 820 mm Mit integriertem Sammelrohr beidseitig Durchmesser 40 mm Technische Daten:

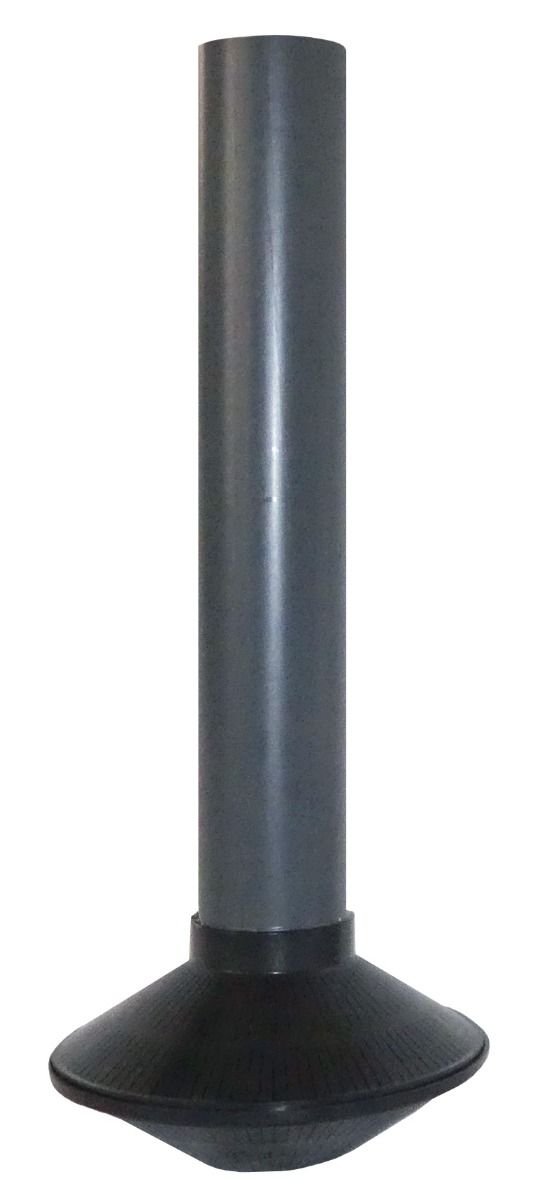

L = 700 mm B = 20/12 mm

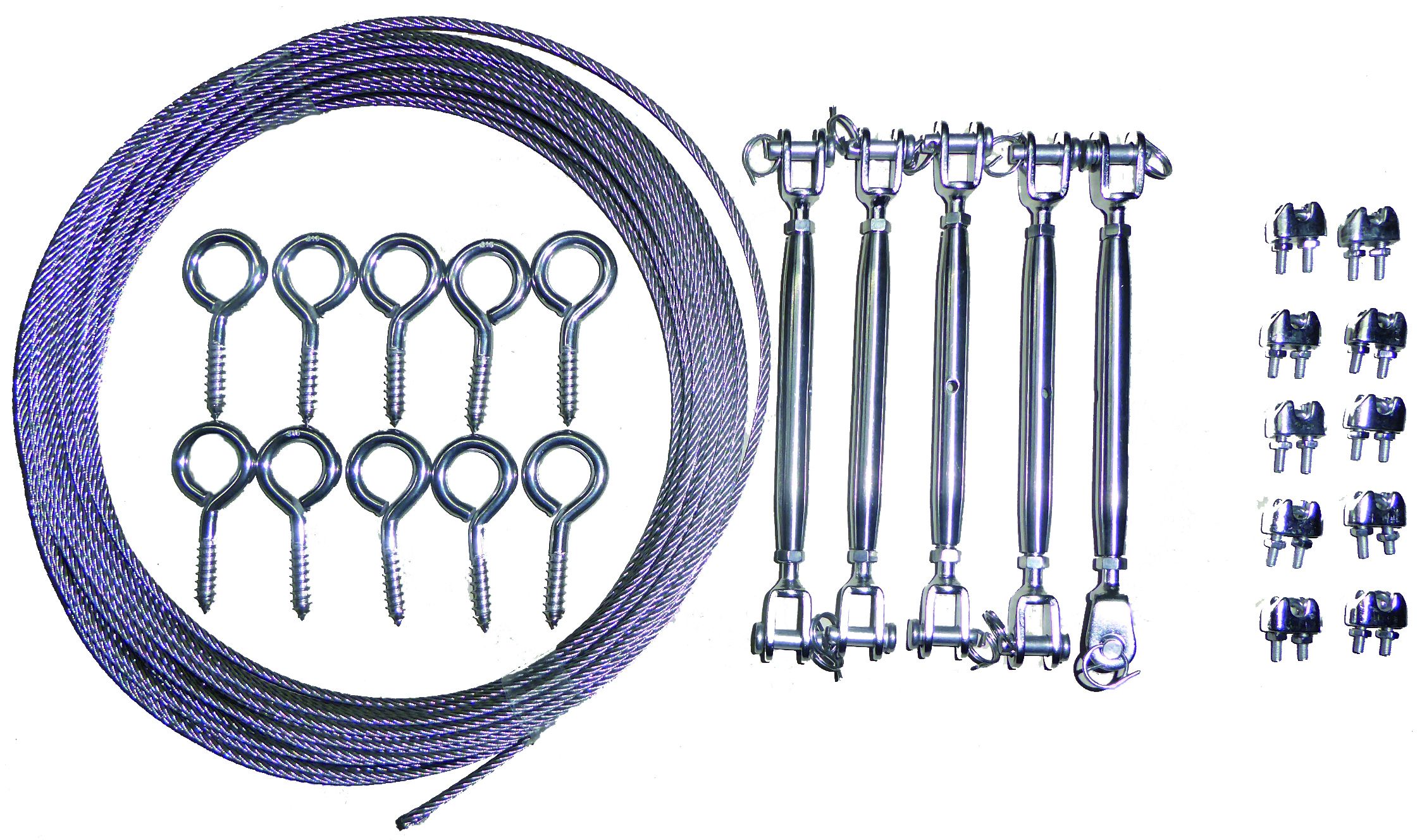

Im Lieferumfang inkludiert: 20 m Edelstahlseil 5 Spanner 10 Klemmen 10 Ringschrauben

12 x 1 mm, (1 Rolle = 10 m)

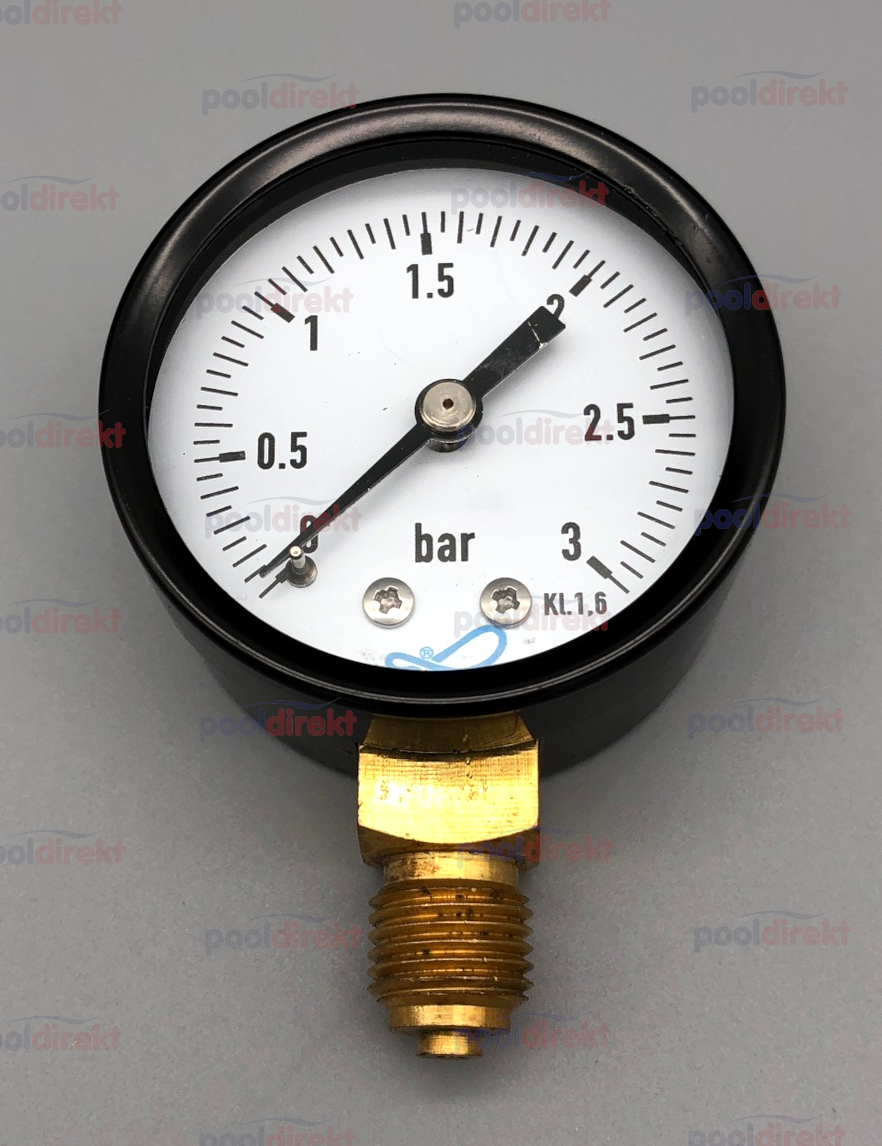

Manometer 1/4" Anschluss unten für Filteranlage OKU, Durchmesser 50 mm, 0-3 bar. Passt auch für Filterkessel anderer Marken wie Waterman, Planet Pool, Brilix, Chemoform, sowie Kripsol.

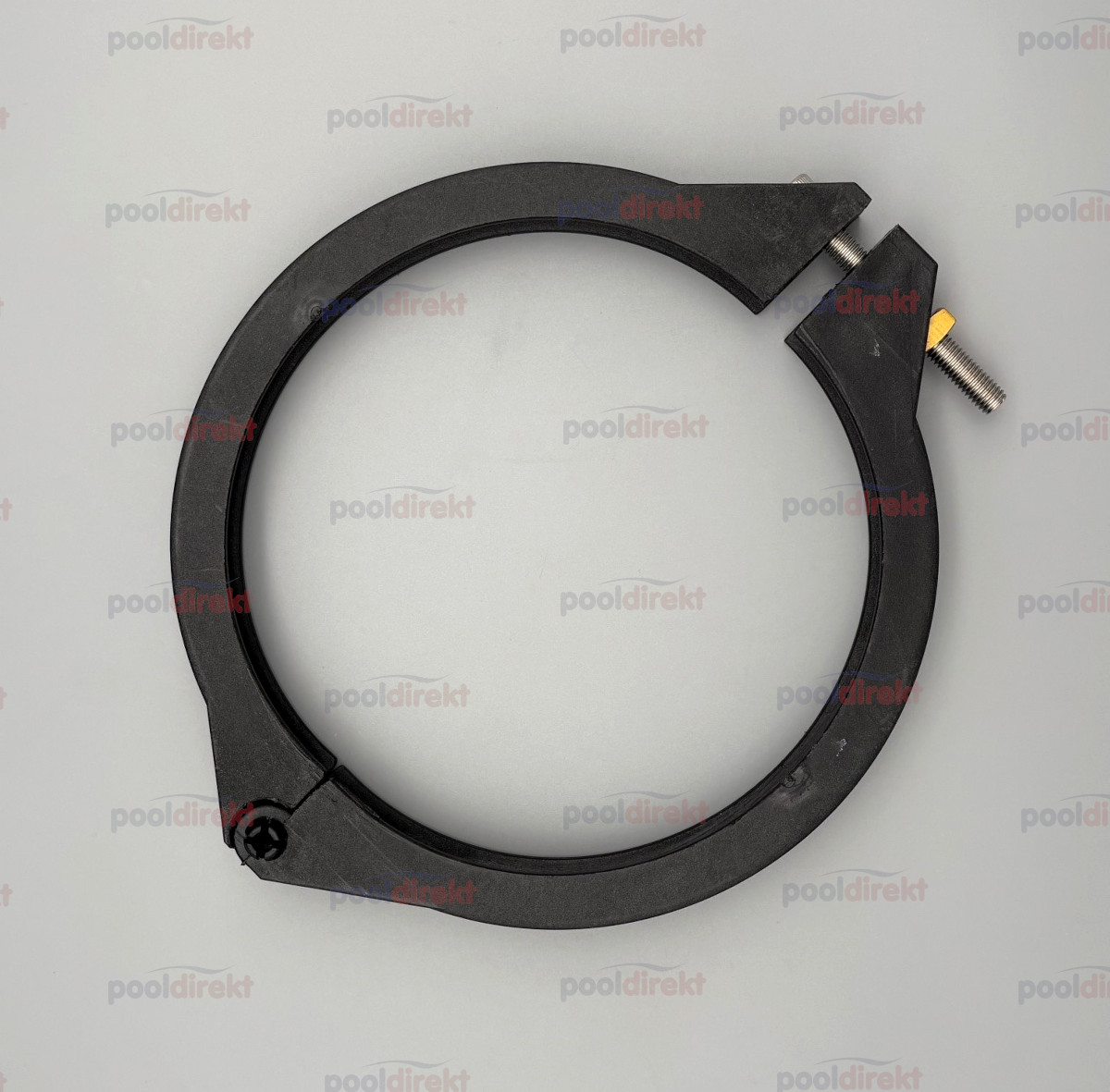

Spannring mit Scharnier zur Befestigung von Top-Mount-Ventilen an CF und OKU Filterkesseln, wie Basic, ECO, Trinidad, Bali (Premium, Classic, Timer). Innendurchmesser: ca. 170 mm Außendurchmesser: ca. 198 mm Nuttiefe: ca. 12 mm Nuthöhe: ca. 10 mm

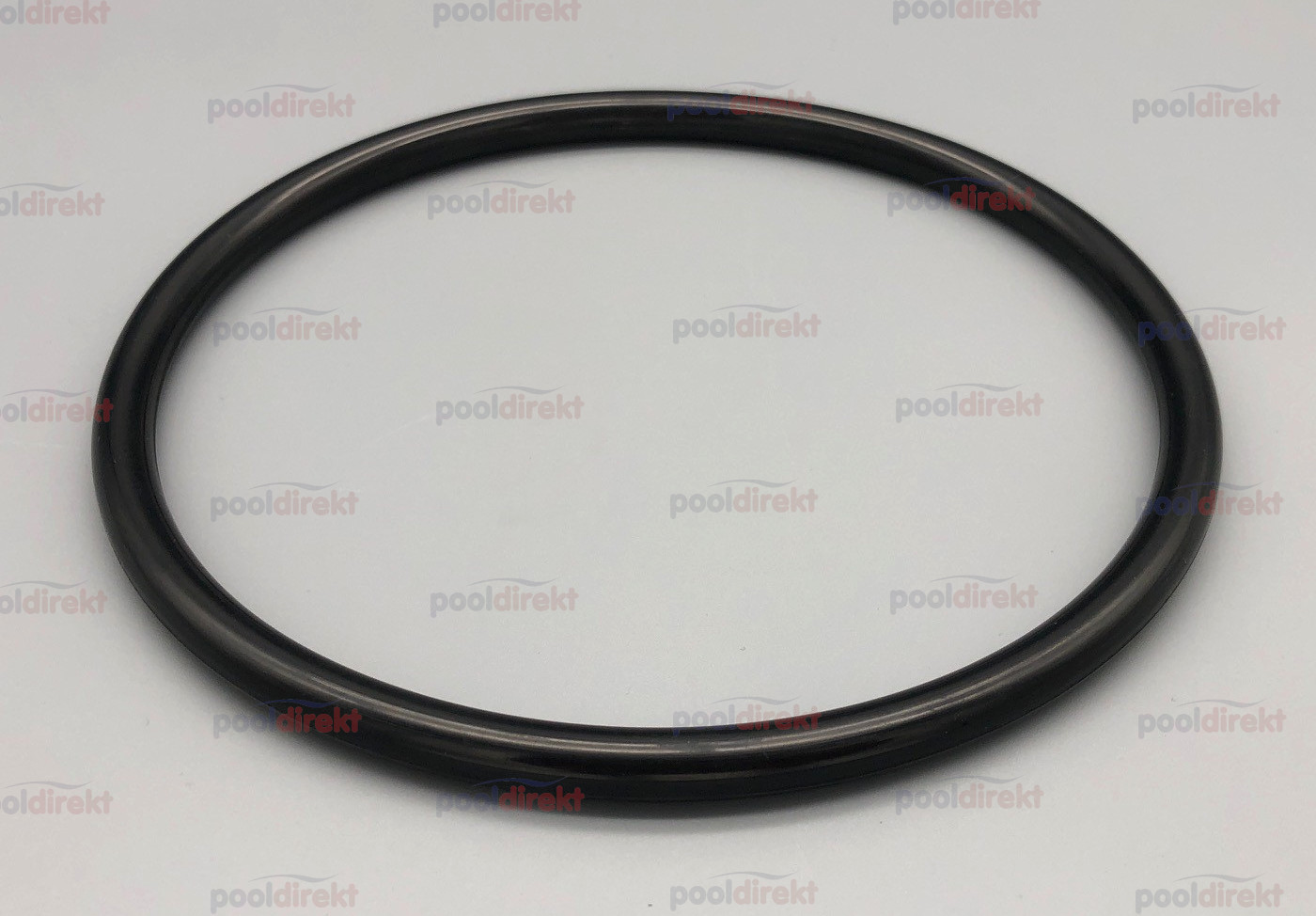

Dichtung zur Befestigung von Top-Mount-Ventilen an CF und OKU Filterkesseln, wie Basic, ECO, Trinidad, Bali (Premium, Classic, Timer). Abmessungen: 145 x 8 mm

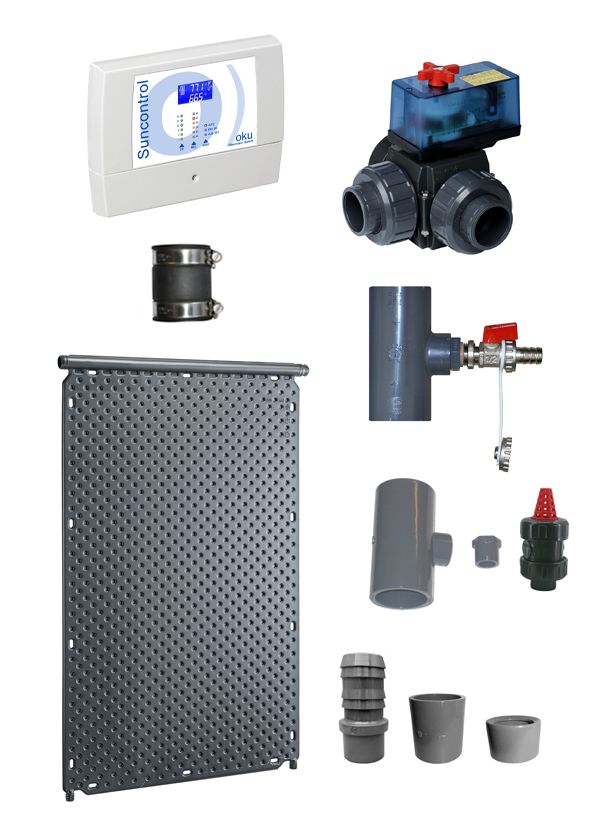

OKU® Schwimmbadsolarheizungen sind äußerst effizient, günstig in der Anschaffung und können in der Regel mit der vorhandenen Poolpumpe der Sandfilteranlage betrieben werden. Dies bedeutet, dass in solchen Fällen keine weiteren Stromkosten anfallen und mit den Solarkollektoren Ihr Pool umweltfreundlich beheizt wird. Die Solarmatten absorbieren die Sonneneinstrahlung und geben den Wärmegewinn direkt an das Poolwasser ab. Es ist sinnvoll, die Poolheizung mit großer Durchflussmenge auf relativ niedrigem Temperaturniveau zu betreiben. Somit erzielen Sie mit Ihrer Solaranlage einen optimalen Wirkungsgrad. OKU-Absorber zur solaren Poolheizung sind absolut frostsicher und somit auch für die Installation auf Flachdächern geeignet. Die Solarabsorber sind chemikalienbeständig, salzwasserbeständig und einfach zu montieren und zum Selbstbau geeignet. Zudem sind die Absorber aus HDPE zu 100% sicher gegen Tierverbiss.   Betrieb der Pool Solarheizung über die vorhandene Sandfilteranlage: Diese Variante kann gewählt werden, wenn die Solarabsorber nicht höher als 6 m über den Wasserspiegel montiert werden. Nach der Sandfilteranlage wird ein Dreiwegekugelhahn in die Filterverrohrung eingeklebt. Dieser kann manuell oder automatisch gesteuert werden. Ein automatischer Dreiwegekugelhahn wird mit einem Differenztemperaturregler angesteuert. Die Solarsteuerung verfügt über einen Wasserfühler und einen Solarfühler. Wird eine Differenztemperatur von etwa 3°C oder höher durch ständiges Messen ermittelt. Schaltet der Dreiwegekugelhahn auf Heizbetrieb. Somit wird sichergestellt, dass die Solaranlage ausschließlich bei Wärmegewinn betrieben wird und Ihr Poolwasser erwärmt wird.   Wie viele Solarabsorber werden benötigt? Wir empfehlen bei Pools mit Poolabdeckung ca. 50 % der Beckenoberfläche als Absorber Oberfläche. Beispielrechnung:Rechteckpool: 6,00 m Länge x 3,00 m Breite x 1,50 m Tiefe Berechnung der Beckenoberfläche:6,00 x 3,00 m = 18 m² Berechnung Anzahl der Absorber:18 x 50 % = 9 Absorber Bei Pools ohne Abdeckung empfehlen wir ca. 75 % der Beckenoberfläche als Absorber Oberfläche. Beispielrechnung:Rechteckpool: 6,00 m Länge x 3,00 m Breite x 1,50 m Tiefe Berechnung der Beckenoberfläche:6,00 x 3,00 m = 18 m² Berechnung Anzahl der Absorber:18 x 75 % = 14 Absorber   Lieferumfang Komplettset inkl. Versand (Anordnung siehe Skizze, bzw. Montageanleitung): OKU Solarabsorber (6 x Absorber A, 3 x Absorber B) Verbindungsschläuche (6 x Verbindungsschlauch 38x5x60 mm, 12 x Edelstahlschlauchschelle 32-50 mm, 12 x Verbindungsschlauch 25x3x63, 24 x Edelstahlschlauchschelle 23-35 mm) Anschlussset (für PVC Verrohrung Durchmesser 50 mm für Zu- und Ablauf: 2 x Schlauchtülle, 2 x Muffe, 2 x kurze Reduktion) Belüftung mit T-Stück (Set für PVC Verrohrung Durchmesser 50 mm: 1 x Reduktions-T-Stück, 1 x Doppelnippel 1/2", 1 x Kegel-Fußventil 1/2" IG, 1 x Teflonband) Entleerung mit T-Stück (Set für PVC Verrohrung Durchmesser 50 mm: 1 x Reduktions-T-Stück, 1 x Entleerungshahn 1/2") Kleber (für PVC hart, Dose 250 g) Fallstrombremse (Kugelhahn Durchmesser 50 mm) T-Stück zur Einbindung in den Filterkreislauf (T-Stück 45° Durchmesser 50 mm, Winkel 45° Durchmesser 50 mm) Differenztemperaturregelung OKU®-Suncontrol (inkl. Tauchhülse TH30 30 mm, AG 1/2", sowie T-Stück 50x1/2"x50 für Tauchhülse) Dreiwege-Motor-Kugelhahn (PVC 50 mm, mit elektrischem Stellmotor 230 V) Schmutzfilter mit Kunststoffsiebrohr Durchmesser 50 mm, Sieb 1,8 mm, zum Einbau in den Vorlauf Nicht enthalten sind die Verrohrung und die Dachbefestigung - siehe Zubehör.

Die OKU Trinidad Sandfilteranlage überzeugt mit Ihrem optimalen Preis-Leistungs-Verhältnis. Für die Trinidad Sandfilteranlage wird die normalsaugende OKU SPS Pumpe verwendet: Pumpe SPS 50-1 mit 250 W 230 V Anschluss Leistung: 4,8 m³/h/4 m Poolgröße: bis 28 m³ muss unterhalb der Wasseroberfläche aufgestellt werden (maximal 1,5 m) Die Filteranlage kann mit folgenden Anschlüssen in den Wasserkreislauf Ihres Pools eingebunden werden: Wassereingang: Die Saugseite der Pumpe hat eine 32/38 mm Schlauchtülle als Anschluss. Wasserausgang: Schlauchtülle 32/38 mm und 1 ½“ Innengewinde. Das 6-Wege-Top-Mount-Ventil verfügt über folgende Funktionen: Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben. Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült. Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt. Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen. Zirkulieren: Das Beckenwasser wird durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand gefiltert wird. Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen. Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont. Abmessungen der Trinidad Pool Filteranlage: Länge: 51 cm Breite: 46 cm Höhe: 62 cm Menge Filtermedium für die Sandfilteranlage: Filtersand (Körnung: 0,4 - 0,8 mm): 15 kg AFM (Körnung: 0,4 - 0,8 mm): ca. 13 kg Aqualoon / Filterbälle: 420 g Im Lieferumfang sind enthalten: Filterkessel, Pumpe, 6-Wege-Top-Mount-Ventil, Filterdüse, Manometer, Entleerung, Anschlüsse: Schlauchtülle 32/38 mm, Schlauch zwischen Ventil und Pumpe und 2 Schlauchschellen 32 – 50 mm.   Achtung: Dieses Produkt wird nach Ihren persönlichen Wünschen angefertigt. Es handelt sich also um eine Sonderanfertigung im Werk und ist daher vom Widerrufsrecht ausgenommen! Bitte kontrollieren Sie Ihre Bestellangaben nochmals. Die Positionierung der einzelnen Elemente, sowie die verbaute Pumpe kann vom Foto abweichen. Wenn Sie eine bestimmte Anordnung bzw. eine andere Pumpe wünschen klären Sie das bitte vorher mit uns ab. Danke.

Mit der OKU Sandfilteranlage ECO erhalten Sie optimale Ergebnisse beim Filtern Ihres Pools. Um die Filtergeräusche zu minimieren wird die Filteranlage auf einer geräuschdementen Grundplatte ausgeliefert. Für die ECO Sandfilteranlage wird die selbstansaugende OKU SPS Pumpe verwendet: Pumpe SPS 75-1 mit 450 W 230 V Anschluss Leistung: 6 m³/h/6 m Poolgröße: bis 36 m³ muss unterhalb der Wasseroberfläche aufgestellt werden (maximal 1,5 m) Die Filteranlage kann mit folgenden Anschlüssen in den Wasserkreislauf Ihres Pools eingebunden werden: Wassereingang: Die Saugseite der Pumpe hat eine 32/38 mm Schlauchtülle und 1 ½“ Innengewinde als Anschluss. Wasserausgang: Schlauchtülle 32/38 mm und 1 ½“ Innengewinde. Das 6-Wege-Top-Mount-Ventil verfügt über folgende Funktionen: Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben. Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült. Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt. Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen. Zirkulieren: Das Beckenwasser wird durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand gefiltert wird. Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen. Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont. Abmessungen der Filteranlage ECO: Länge: 55 cm Breite: 43 cm Höhe: 65 cm Menge Filtermedium für die Sandfilteranlage: Filtersand (Körnung: 0,4 - 0,8 mm): 20 kg AFM (Körnung: 0,4 - 0,8 mm): ca. 17 kg Aqualoon / Filterbälle: 560 g Im Lieferumfang sind enthalten: Grundplatte, Filterbehälter, Pumpe, 6-Wege-Topmount Ventil, Manometer, Schlauch zur Pumpe Ø 38 mm mit 2 Schellen 32 – 50 mm, Standrohr mit Düse bzw. Filterkreuz und Entleerung. Montageanleitung als Video:   Achtung: Dieses Produkt wird nach Ihren persönlichen Wünschen angefertigt. Es handelt sich also um eine Sonderanfertigung im Werk und ist daher vom Widerrufsrecht ausgenommen! Bitte kontrollieren Sie Ihre Bestellangaben nochmals. Die Positionierung der einzelnen Elemente, sowie die verbaute Pumpe kann vom Foto abweichen. Wenn Sie eine bestimmte Anordnung bzw. eine andere Pumpe wünschen klären Sie das bitte vorher mit uns ab. Danke.

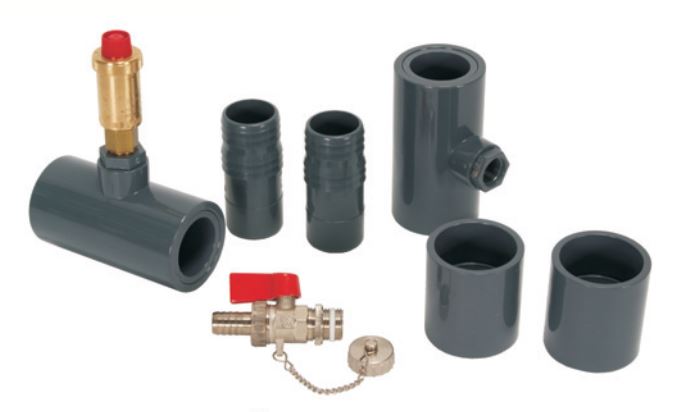

Set bestehend aus Be- und Entlüfter, Entleerungshahn, Übergangsfittinge und Muffe DA50.

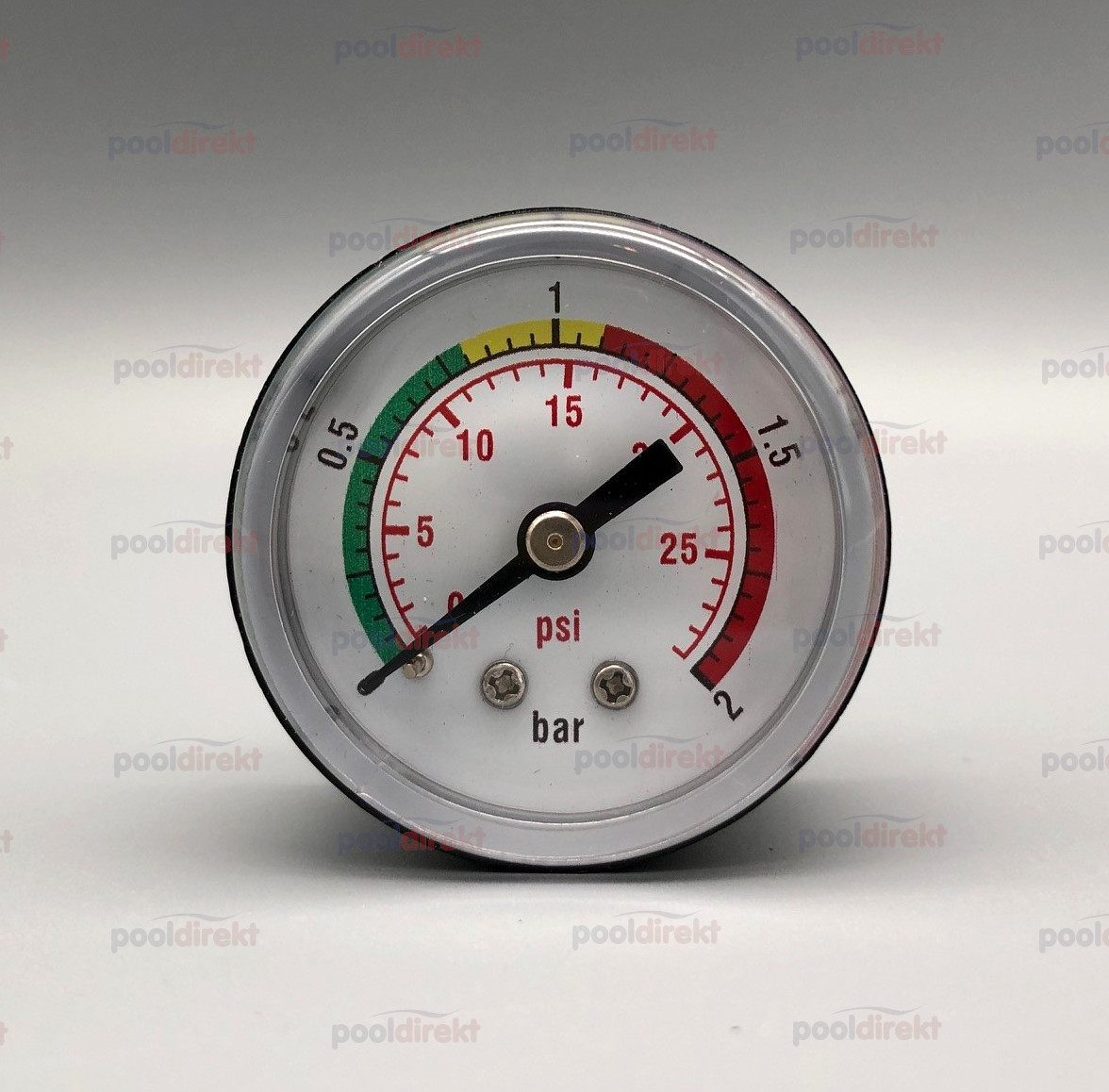

Manometer 1/4" Anschluss hinten, Durchmesser 40 mm, 0-2 bar.

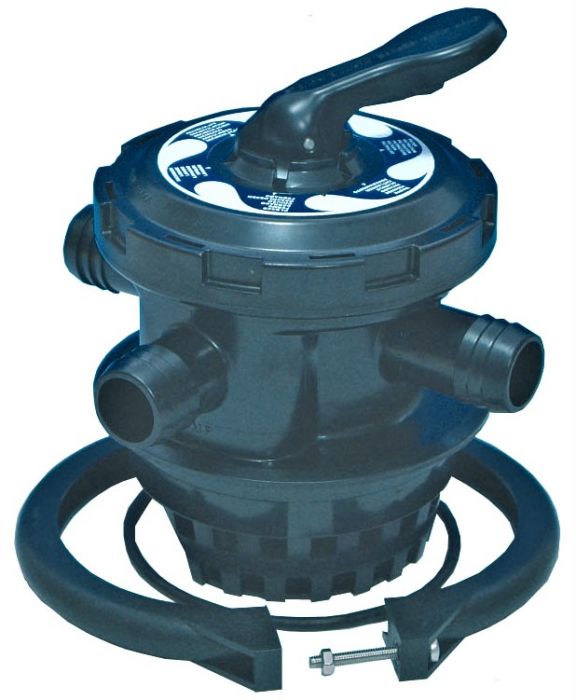

Midas 308-S 6-Wegeventil Top Mount ist passend für OKU Bali, ECO und weitere Filterkessel von OKU Das Ventil verfügt über drei Anschlüsse mit Schlauchtüllen 38 mm Spannring und O-Ring für Kessel im Lieferumfang enthalten Anschlüsse: Pumpe: 38 mm Schlauchanschluss Rückspülung: 38 mm Schlauchanschluss Düse: 38 mm Schlauchanschluss         Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben. Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült. Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt. Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen. Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird. Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen. Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.

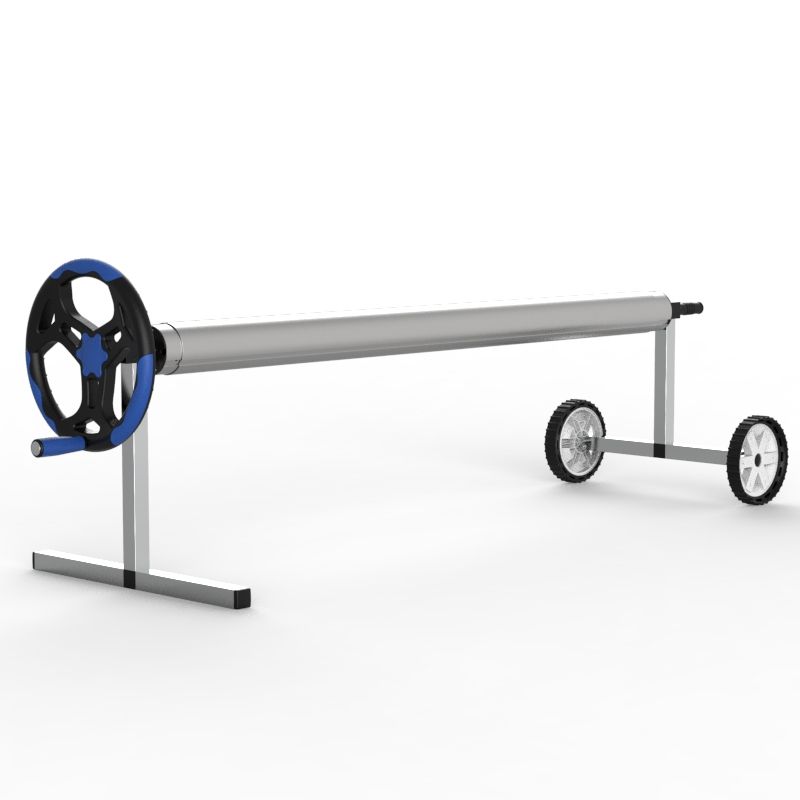

Mit fahrbaren Aufrollvorrichtung können Sie Ihre Solarfolie über Ihren Pool ausrollen und nach dem Baden ganz einfach mit der Kurbel wieder aufrollen. Die Vorrichtung hat auf der einen Seite einen Standfuß und auf der anderen Seite sind Räder montiert. Mit den Rädern kann dieses Poolzubehör ganz leicht weggerollt werden, z.B. für Gartenarbeiten oder zum Einwintern. Im Lieferumfang sind Befestigungsgurte enthalten, mit denen Sie Ihre Solarfolie an der Welle befestigen können. Das Aluminium-Rohr für das Aufrollen der Lustpolsterfolie besteht aus 5 Rohren mit je einer Länge von 1,50 m. Durch das Teleskoprohr können Sie die Aufrollvorrichtung an die Breite Ihres Pools anpassen (3 – 6,3 m). Länge individuell einstellbar zwischen 3,00 bis 6,3 m 5-teiliges Rohr, stufenlos auf die Wunschlänge einstellbar Durchmesser der Rohre 81/76 mm Kurbel zum Aufrollen der Poolabdeckung Befestigungsgurte zwischen der Aufrollvorrichtung und der Luftpolsterfolie Ein Standfuß aus rostfreien Edelstahl AISI 304 Ein Standfuß mit zwei Rädern aus rostfreien Edelstahl AISI 304 zum Verschieben der Aufrollvorrichtung Für das Rohr zum Aufrollen der Poolabdeckung wird hochwertiges rostfreies Aluminium verwendet
